空氣品質感測物聯網與大數據GIS分析
地理 電腦
- 課程名稱：空氣品質感測物聯網與大數據GIS分析
- 教學程式語言：Arduino
- 課程內容：自製空氣品質感測器、空氣品質測量
專案網頁：🌐 https://portfolio.sk5s.cyou/project/230225-esp32/
目次
課程說明

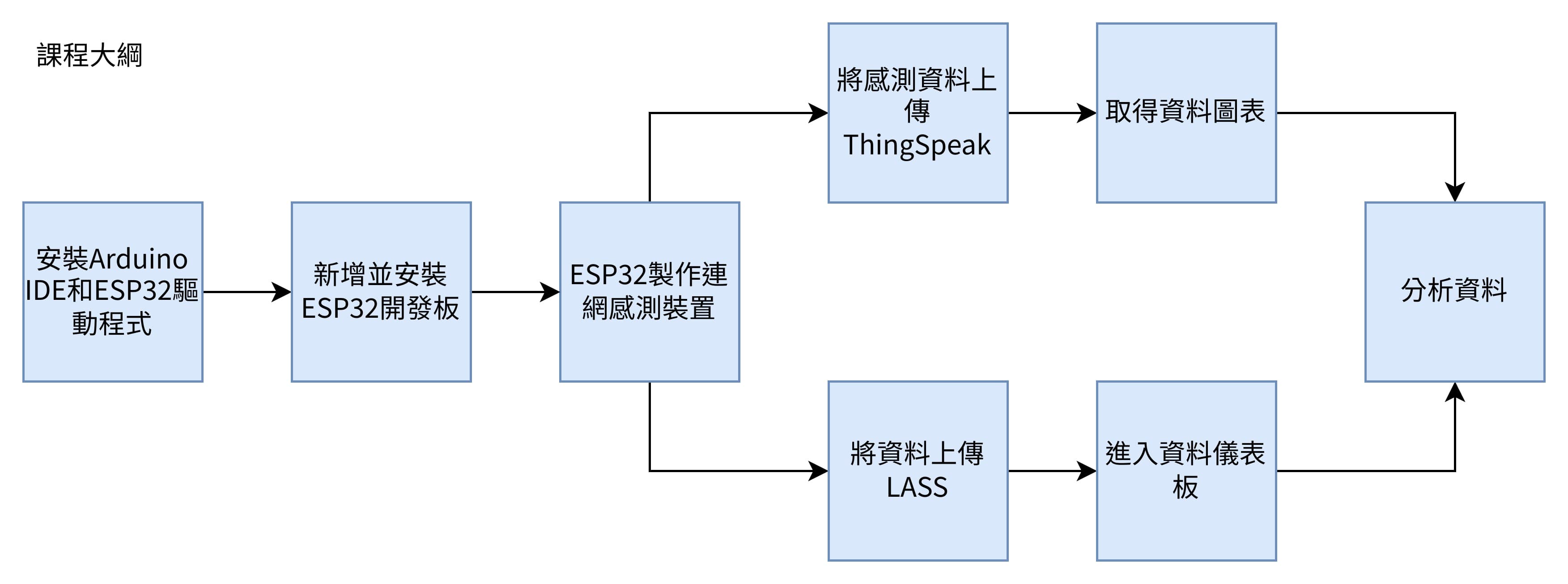

課程使用 ESP32 開發板、Arduino IDE 來製作空氣感測器、感測空氣品質（PM2.5、溫度、濕度），從開發板使用教學開始，再進到讀取感測器，最後實際測量學校空氣數值。
主要材料
| ESP32開發板 | 麵包板 | 杜邦線數條 | DHT11感測器 |
|---|---|---|---|
 |
|
|
|
心得
這次課程使用 ESP32 開發板連接 PM2.5 和 DHT11 感測器，來自製空氣品質感測器，通過實際的操作練習，我除了學到了 ESP32 的使用方法之外，也學到了做事情要仔細小心，在使用感測器的時候，只要一不小心接錯線路，感測器很有可能就會被燒壞了，所以在通電以前一定要先檢查清楚再行動。最後我成功的做出了感測器，並且拿到戶外測量學校的空氣，得到的數據是 PM2.5 $80 μg/m^3$、溫度是 19 °C、濕度是 76 %H，比較特別的是 PM2.5 數據特別高，但是當天的空氣看起來並沒有很不好，我覺得可能原因是，當時剛好是掃地時間，測量地點剛好有學生在掃地，所以才導致 PM2.5 的濃度很高。

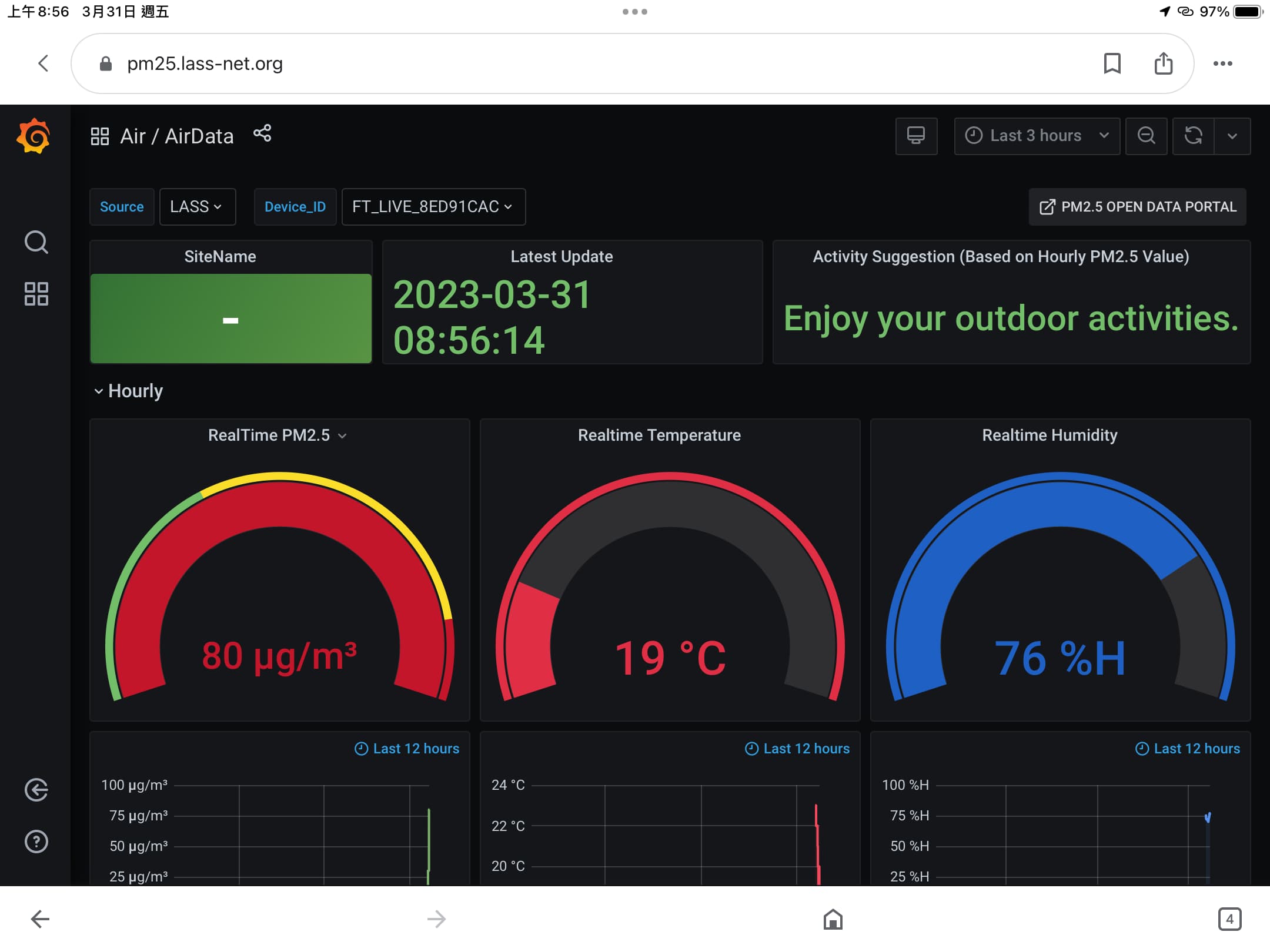

⬇️ 校內實際室外空氣品質測量
學習紀錄
Arduino IDE
Arduino IDE 安裝，及設定開發板資訊，寫入程式讓開發板上的燈亮。

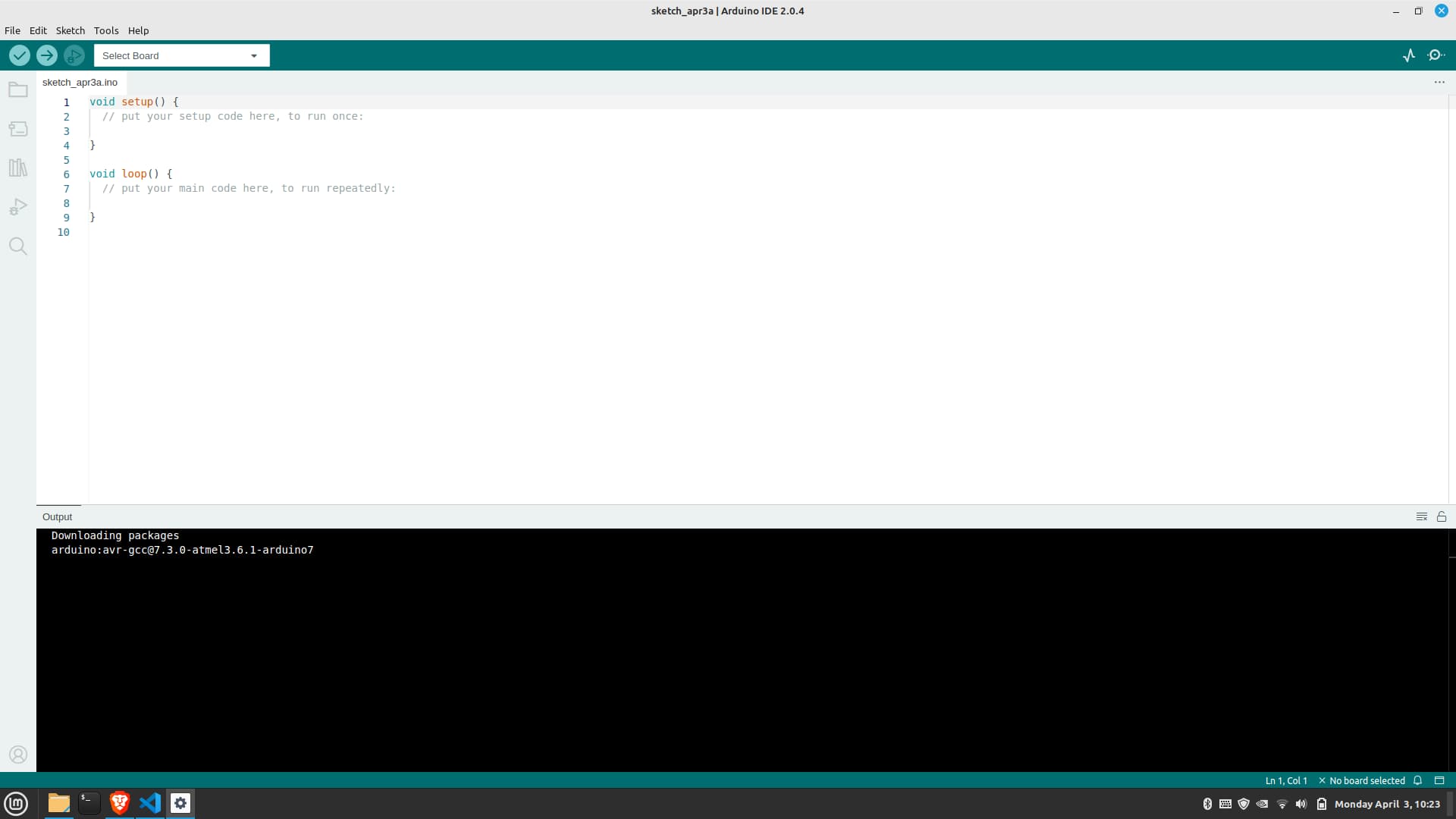

⬆️ Arduino IDE 畫面
要在電腦上使用 Esp32 開發板，需先安裝驅動程式，安裝 Arduino IDE，並於設定中加入開發板資訊：
https://dl.espressif.com/dl/package_esp32_index.json
然後
- 到開發板管理員中安裝
Esp32。 - 本次使用的開發板需選擇
Esp32 Dev Module。
LED 控制練習
控制電位使兩顆外接 LED 燈輪流亮。
#define LED_BUILTIN 2
#define RED_LED 15
// the setup function runs once when you press reset or power the board
void setup() {
// initialize digital pin LED_BUILTIN as an output.
pinMode(LED_BUILTIN, OUTPUT);
pinMode(RED_LED, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
digitalWrite(RED_LED, LOW);
delay(1000); // wait for a second
digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW
digitalWrite(RED_LED, HIGH);
delay(1000); // wait for a second
}
#define LED_BUILTIN 2
#define LED_A 15
#define LED_B 4
// the setup function runs once when you press reset or power the board
void setup() {
// initialize digital pin LED_BUILTIN as an output.
pinMode(LED_BUILTIN, OUTPUT);
pinMode(LED_A, OUTPUT);
pinMode(LED_B, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
digitalWrite(LED_A, HIGH);
digitalWrite(LED_B, LOW);
delay(1000); // wait for a second
digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW
digitalWrite(LED_A, LOW);
digitalWrite(LED_B, HIGH);
delay(1000); // wait for a second
}
DHT11
DHT11是一個溫濕度感測器，以下嘗試讀取溫濕度。
#include <SimpleDHT.h>
// for DHT11,
// VCC: 5V or 3V
// GND: GND
// DATA: 15
int pinDHT11 = 15;
SimpleDHT11 dht11(pinDHT11);
void setup() {
Serial.begin(115200);
}
void loop() {
// start working...
Serial.println("=================================");
Serial.println("Sample DHT11...");
// read without samples.
byte temperature = 0;
byte humidity = 0;
int err = SimpleDHTErrSuccess;
if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
Serial.print("Read DHT11 failed, err="); Serial.print(SimpleDHTErrCode(err));
Serial.print(","); Serial.println(SimpleDHTErrDuration(err)); delay(1000);
return;
}
Serial.print("Sample OK: ");
Serial.print((int)temperature); Serial.print(" *C, ");
Serial.print((int)humidity); Serial.println(" H");
// DHT11 sampling rate is 1HZ.
delay(1500);
}

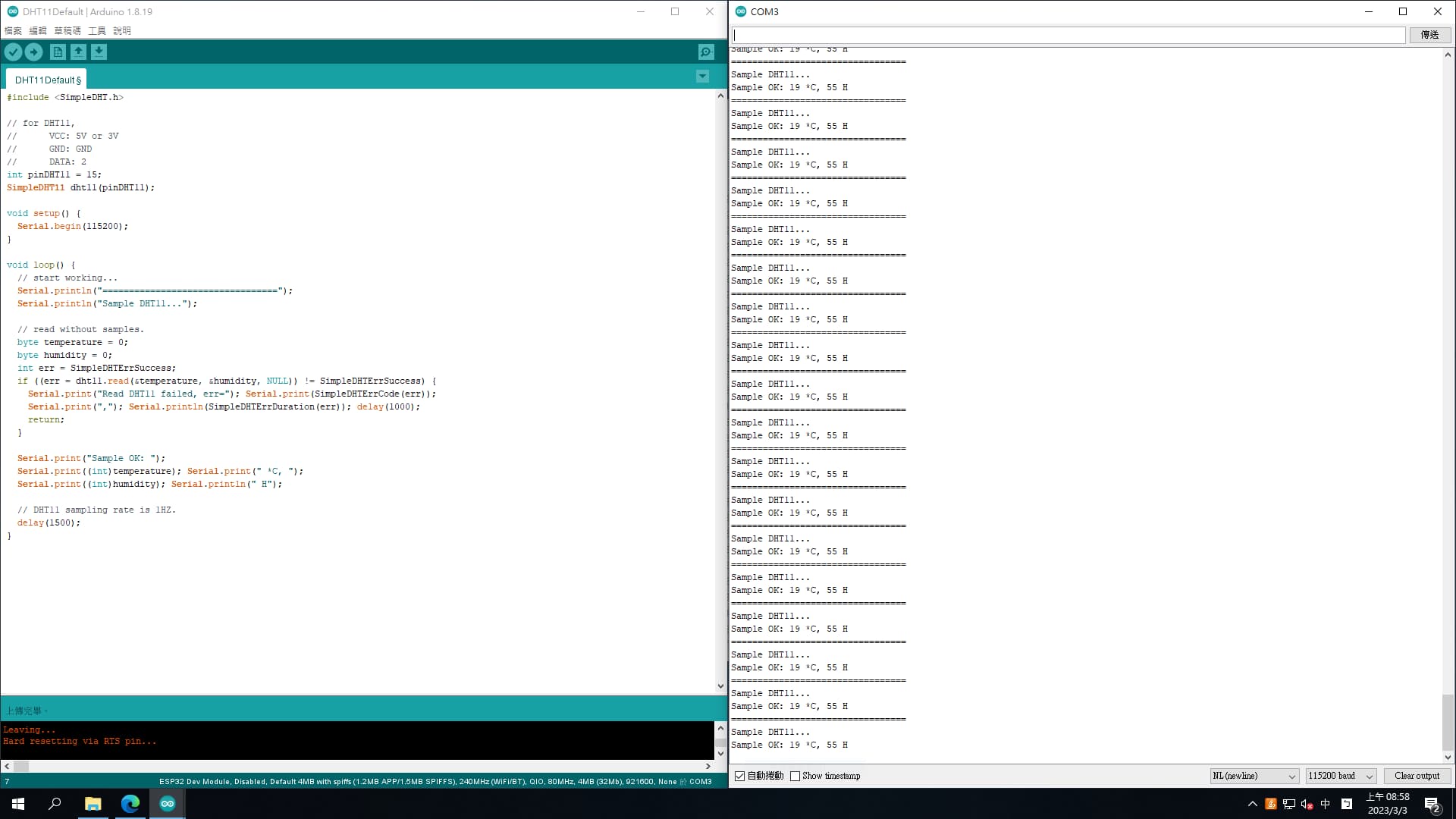

⬆️ ESP32 將偵測到的溫濕度印出
ThingSpeak
上傳溫濕度資料到ThingSpeak上。
ThingSpeak

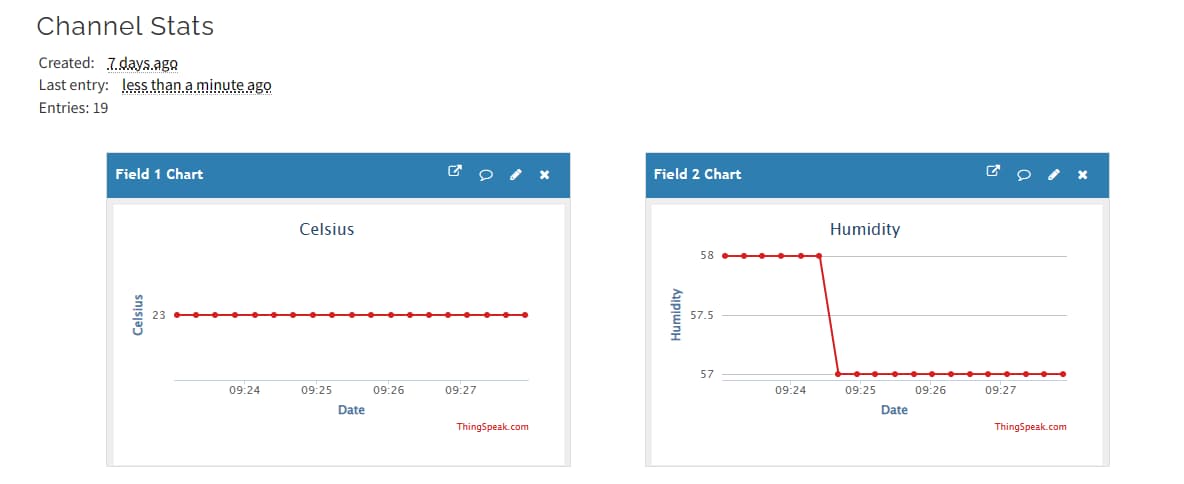

⬆️ ESP32 連接 Wifi 後將偵測到的溫濕度透過 api 上傳 ThingSpeak
Mqtt + LASS
LASS資料庫(MQTT)

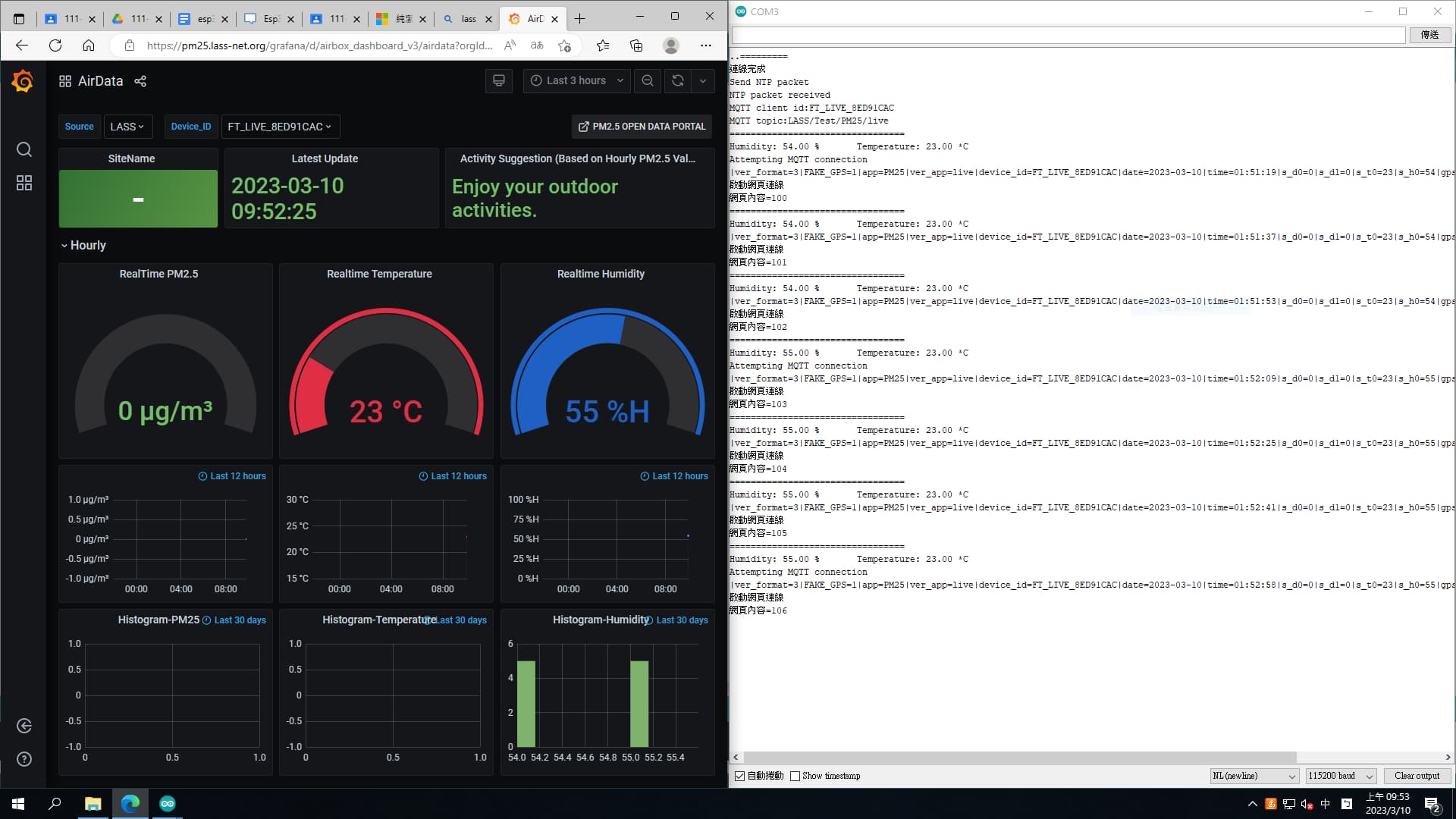

⬆️ ESP32 連接 Wifi 後將偵測到的空氣數值上傳，可於儀表板看到資料
